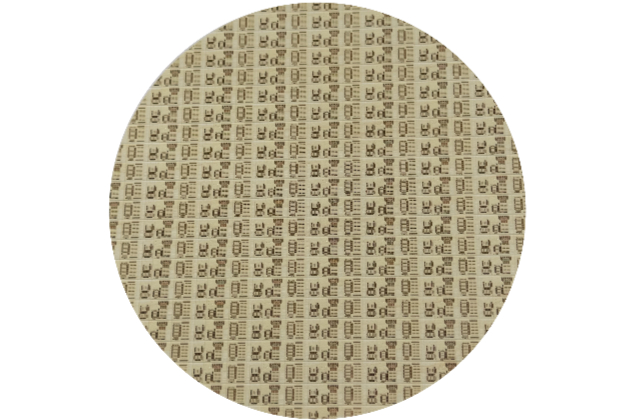

TGV光電Interposer晶圓采用8英寸晶圓級制造工藝，通過激光誘導、深硅刻蝕技術，重布線層（RDL）、微凸點工藝，可最大支持3+2層RDL，實現110GHz以上布線帶寬；支持LPO、oDSP及相干光通信等多樣化應用場景，覆蓋短距互聯到長距傳輸?shù)男枨螅惶峁?/8/12/16通道標準化方案，兼容主流光芯片（如EML、VCSEL、硅光、鈮酸鋰）與電芯片（如DML、DRV、TIA、DSP）的管腳定義，支持2.5D/3D堆疊封裝技術，實現光電混合封裝的高度集成化；可集成激光直寫波導與interposer內開槽結構，可支持與FAU、MT插芯、MCF等低損耗耦合，實現高密度的光路扇入扇出；具備低串?dāng)_、高速信號完整性及超高集成度的優勢，可有效解決超高速光引擎封裝的瓶頸問題，成為下一代數據中心高速光互連的關鍵技術。
