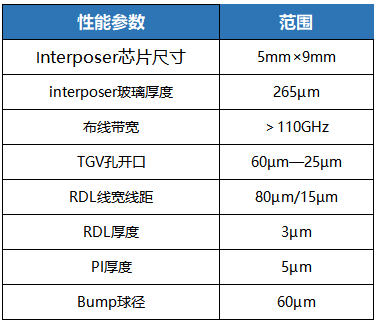

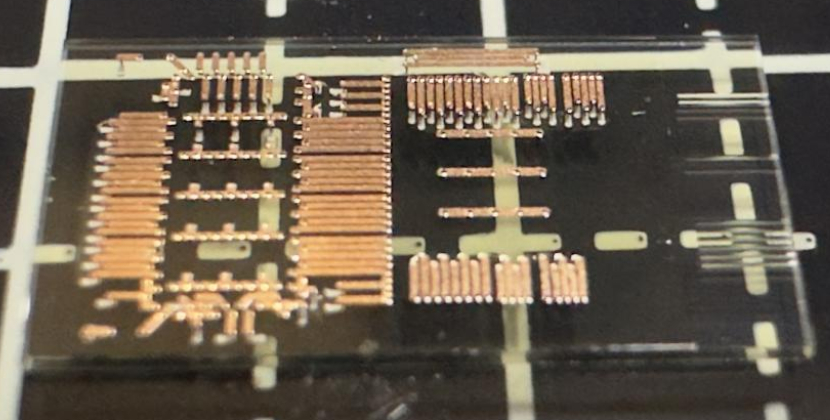

通過激光誘導、深硅刻蝕技術實現基于玻璃基的信號傳輸，利用重布線層（RDL）和微凸點工藝，實現110GHz以上布線帶寬，顯著提升了信號傳輸效率和密度；匹配主流四通道硅光調制芯片和電驅動芯片，實現4通道標準化TGV interposer方案，同時兼容主流硅光芯片與電芯片的管腳定義，支持2.5D/3D堆疊封裝技術，實現光電混合封裝的高度集成化；片上可集成激光直寫光波導與interposer內開槽，實現低損耗高密度的光路扇入扇出。
